Lega GH3039
In qualità di fornitore e produttore leader in Cina, GNEE Steel fornisce prodotti in lega a base di nichel-economici.
- Invia un'email-:ss@gneesteel.com
- Telefono:+8615824687445
Gnee Super Alloy (Tianjin) Co., Ltd. è uno dei produttori e fornitori più professionali di lega gh3039 in Cina. Se hai intenzione di vendere all'ingrosso lega gh3039 di alta qualità prodotta in Cina, benvenuto per ricevere un campione gratuito dalla nostra fabbrica. Sono disponibili un buon servizio e un prezzo ragionevole.
Descrizione della lega GH3039
Gnee Lega GH3039 Descrizione della lega
GH3039 è una superlega a base di-nichel austenitico monofase-cromo-che si basa principalmente su elementi solidi-che rafforzano la soluzione come molibdeno, tungsteno e niobio. La lega presenta un'eccellente resistenza all'ossidazione (fino a 1.000 gradi) e un'affidabile resistenza alle alte-temperature (sotto gli 850 gradi), mantenendo un'adeguata resistenza e un'eccezionale resistenza alla fatica termica a temperature fino a 800 gradi.
Ha una densità di 8,27–8,30 g/cm³; le sue proprietà meccaniche a temperatura-ambiente soddisfano i requisiti per una resistenza alla trazione maggiore o uguale a 735 MPa e un allungamento maggiore o uguale al 40%, offrendo allo stesso tempo eccellenti caratteristiche di formatura a freddo e saldatura-.
Le forme di prodotto disponibili includono fogli, nastri, tubi senza saldatura, fili e pezzi forgiati. Le applicazioni tipiche comprendono componenti per camere di combustione e postcombustori di motori aeronautici-, tubi di protezione per termocoppie, elementi di fissaggio per turbine a gas e pale di turbine a vapore, nonché scudi termici industriali per alte-temperature e apparecchiature per forni.
Gradi equivalenti per GH3039
| Lega | Tubo e tubo senza saldatura | Tubi e tubi saldati | Piastra, foglio e striscia | Forgiatura |
|---|---|---|---|---|
| GH3039 | GJB 1952, GJB 3317, GJB 3318 | GJB 2297, GB/T 15062 | GJB 2611, GJB 2612, GJB 3165, GJB 3167 | GJB3020 |
Forme disponibili di GH3039
Contatta i nostri esperti per consigliarti la lega giusta per il tuo progetto
Specifiche della lega GH3039 ad alta temperatura
| Parametro | GH3039 (GH39) |
|---|---|
| Tipo materiale | Superlega per lavorazione plastica rinforzata con soluzione solida a base di Ni-Cr- (austenitica monofase-) |
| Gradi simili | ЭИ602, ХН75МБТЮ (Russia) |
| Forme di prodotto | Lamiere, lamiere, nastri, barre, fili, tubi, pezzi fucinati |
| Applicazioni tipiche | Camere di combustione di motori aeronautici-, componenti di postcombustione, scudi termici, stabilizzatori di fiamma, palette guida |
| Temperatura di servizio | Servizio a lungo-termine fino a 850 gradi; resistenza all'ossidazione inferiore a 1000 gradi |
| Meccanismo di rafforzamento | Rafforzamento della soluzione-solida (Mo, Nb, Cr, con Al e Ti minori) |
| Formabilità a freddo | Eccellente (allungamento maggiore o uguale al 40% in soluzione-condizione trattata) |
| Saldabilità | TIG, spot, cucitura, brasatura; bassa sensibilità alle crepe; saldabile a GH3030, GH3044, GH1140 |
| Proprietà magnetiche | Non-magnetico |
| Standard applicabili | GJB 1952, GJB 2297, GJB 2612, GJB 3165, GJB 3317, GJB 3318, GB/T 14992, GB/T 15062 |
Proprietà chiave della lega GH3039
Composizione chimica della lega GH3039 (% in peso)
| Elemento | Contenuto (in peso%) | Ruolo/importanza ingegneristica |
|---|---|---|
| Nichel (Ni) | Saldo (maggiore o uguale al 75% tipico) | L'elemento della matrice - fornisce struttura austenitica, proprietà non-magnetiche e resistenza alla corrosione; garantisce stabilità microstrutturale fino a 900 gradi |
| Cromo (Cr) | 19.0 – 22.0 | Elemento di resistenza all'ossidazione del nucleo- forma una pellicola protettiva Cr₂O₃ autoriparante-; fornisce inoltre un solido-rafforzamento della soluzione |
| Molibdeno (Mo) | 1.80 – 2.30 | Solido-elemento di rafforzamento della soluzione- aumenta la resistenza allo scorrimento viscoso e la resistenza alle alte-temperature |
| Niobio (Nb) | 0.90 – 1.30 | Soluzione solida-rinforzante + formatore di carburo (NbC) - affina la struttura dei grani e rafforza i bordi dei grani |
| Alluminio (Al) | 0.35 – 0.75 | Rafforzamento della soluzione-solida; forma un film di ossido di Al₂O₃; contribuisce alla resistenza all'ossidazione |
| Titanio (Ti) | 0.35 – 0.75 | Formatore di carburo (TiC) - affina la struttura del grano; fornisce un solido-rafforzamento della soluzione |
| Ferro (Fe) | Inferiore o uguale a 3,00 | Impurità controllata |
| Carbonio (C) | Inferiore o uguale a 0,08 | Controllo del carburo al bordo grano; si combina con Nb/Ti per formare carburi |
| Manganese (Mn) | Inferiore o uguale a 0,40 | Disossidazione |
| Silicio (Si) | Inferiore o uguale a 0,80 | Disossidazione |
| Fosforo (P) | Inferiore o uguale a 0,020 | Il - rigorosamente controllato garantisce lavorabilità a caldo e saldabilità |
| Zolfo (S) | Inferiore o uguale a 0,012 – 0,015 | Il - rigorosamente controllato garantisce lavorabilità a caldo e saldabilità |
| Rame (Cu) | Inferiore o uguale a 0,20 | Controllo degli elementi impuri |
Proprietà fisiche della lega GH3039
| Proprietà | Valore | Unità |
|---|---|---|
| Densità | 8.3 | g/cm³ |
| Intervallo di fusione | 1300 – 1420 | grado |
| Conducibilità termica (100 gradi) | 13.8 | W/(m·K) |
| Conducibilità termica (900 gradi) | ~ 26.8 | W/(m·K) |
| Calore specifico (100 gradi) | 544 | J/(kg·K) |
| Modulo elastico (RT) | 196 – 207 | GPa |
| Resistività elettrica (RT) | 1.18 | μΩ·m |
| CTE (20-100 gradi) | 11.5 – 14.0 × 10⁻⁶ | / grado |
| CTE (20-900 gradi) | ~ 16.5 × 10⁻⁶ | / grado |
| Proprietà magnetiche | Non-magnetico | - |
Fare clic per scaricare subito il file PDF della lega GH3039
GH3039 Proprietà meccaniche a temperatura ambiente – Condizioni trattate con soluzione
| Proprietà | Valore | Note |
|---|---|---|
| Resistenza alla trazione (UTS) | Maggiore o uguale a 735 MPa | Intervallo tipico: 735 – 890 MPa |
| Limite di snervamento (YS 0,2%) | ~260 – 300MPa | Non esplicitamente elencato nei risultati di ricerca per le specifiche standard |
| Allungamento δ5 (%) | Maggiore o uguale al 40% | Intervallo tipico: 40 – 48% |
| Durezza (HBS) | Inferiore o uguale a 250 HBS (tipico) | Non specificato in tutte le fonti; valore tipico per la condizione trattata con la soluzione- |
Contattaci per informazioni sul nostro processo produttivo GH3039
Processo di trattamento termico GH3039
| Forma del prodotto | Trattamento termico | Tempo di ammollo | Raffreddamento |
|---|---|---|---|
| Lamiere e fogli laminati a caldo-/laminati a freddo- | 1050 – 1090 gradi | - | Raffreddamento ad aria (AC) |
| Sbarra | 1050 – 1080 gradi | - | Raffreddamento ad aria (AC) o raffreddamento ad acqua (WQ) |
| Tubo | 1050 – 1080 gradi | - | Raffreddamento ad aria (AC) o raffreddamento ad acqua (WQ) |
| Foglio (δ inferiore o uguale a 3 mm) | 1050 – 1100 gradi | 1–2 minuti per mm di spessore | Raffreddamento ad acqua o raffreddamento rapido ad aria |
Fare clic per visualizzare la curva del processo di trattamento termico GH3039
Serie di prodotti principali, processo di produzione e specifiche GH3039 3
Barra tonda GH3039/asta forgiata a caldo
Flusso di lavoro di produzione completo
1. Doppia fusione VIM+ESRLa fusione a induzione sotto vuoto + rifusione con elettroslag elimina la segregazione dei componenti, il micro-restringimento e i difetti legati alle impurità, la struttura uniforme dei grani e garantisce prestazioni meccaniche stabili in caso di cicli termici a lungo-termine. Tutte le barre GH3039 di grado aerospaziale-applicano questo doppio processo di fusione.
2. Formatura per lavorazione a caldo
Laminazione a caldo:Barre di piccolo e medio diametro da Φ10–80 mm, alta efficienza, distribuzione uniforme della grana
Forgiatura a caldo:Billette di grandi dimensioni con diametro superiore a Φ80 mm, ottimizzate per resistenza meccanica alle alte-temperature con carichi pesanti
3. Trattamento termico della soluzione:Ricottura in soluzione a 1130–1180 gradi + raffreddamento ad aria forzata, dissolvono completamente i precipitati della lega per massimizzare la duttilità e la resistenza alla temperatura-media
4. Test non-distruttivi NDT:Test a ultrasuoni al 100% (UT) + test delle particelle magnetiche (MT), standard interno per difetti di Classe A per la consegna nel settore aeronautico
Post-elaborazione: raddrizzatura, taglio a lunghezza fissa/casuale, trattamento superficiale personalizzato
Opzioni di finitura superficiale completa per asta GH3039
| Tipo di superficie | Artigianato e funzionalità | Applicazioni adatte |
|---|---|---|
| Superficie nera laminata/forgiata | Superficie di lavorazione a caldo grezzo con pelle di ossido naturale, costo più basso | Lavorazione secondaria grezza, grezzi strutturali meccanici pesanti ad alta-temperatura |
| Superficie sbucciata/lucida | Il peeling senza centri rimuove la decarburazione superficiale e lo strato di ossido, Ra inferiore o uguale a 1,6μm, facile ispezione dei difetti | Parti di macchinari generali, componenti lavorati standard di produzione di massa |
| Rettifica lucidata/senza centri | Rettifica di precisione su pezzi grezzi pelati, tolleranza stretta h8/h9, Ra inferiore o uguale a 0,8μm | Alberi CNC ad alta-precisione, componenti principali rotanti, elementi di fissaggio di precisione per il settore aerospaziale |
Gamma dimensionale delle barre GH3039
| Parametro | Specifica |
|---|---|
| Diametro | Barra piccola: Φ10 – 35 mm; Barra media: Φ40 – 120 mm; Billetta forgiata di grandi dimensioni: Φ130 – 500 mm+ |
| Lunghezza | Lunghezza casuale: 2000 – 5000 mm; Lunghezza fissa personalizzata disponibile (lunghezza standard di fabbrica: 3000 mm) |
| Tolleranza dimensionale | Laminato a caldo: h10/h11; Rettificato/lucidato di precisione: h8/h9 |
Applicazioni principali della barra GH3039
Aerospaziale e difesa:Anelli di collegamento di motori a reazione, stabilizzatori di fiamma,-deflettori di supporto per alte temperature, elementi di fissaggio-per sezioni calde di aerei
Turbina a gas di potenza:Alberi di supporto della camera di combustione, parti strutturali di circolazione termica a ciclo lungo- che funzionano a temperature inferiori a 800-1000 gradi
Attrezzatura per forni industriali:Rulli del forno, telai di impianti per il trattamento termico, strutture di supporto del raffreddamento del riscaldamento ripetuto
Industria petrolchimica:Supporti interni del reattore ad alta-temperatura, staffe per tubazioni ad alta-temperatura anti-ossidazione
GH3039 Lamiera laminata a freddo e lamiera laminata a caldo (linea di prodotti piatti)
GH3039 Flusso di produzione di lamiere laminate a freddo
1. Doppia fusione VIM+ESR per garantire l'uniformità della lamiera, evitare fessurazioni in condizioni di servizio a medio-temperatura alta e a lungo-termine
2. Laminazione a freddo multi-passaggio: le lamiere di spessore sottile da 0,05–3,0 mm adottano ripetute laminazioni a freddo + ricottura di soluzione intermedia per rilasciare lo stress interno di laminazione
3. Trattamento termico della soluzione: elaborazione della soluzione solida a 1140-1190 gradi + raffreddamento rapido ad acqua, migliora notevolmente la duttilità dello stampaggio e la resistenza all'ossidazione
4. Livellamento di precisione e taglio personalizzato: livellamento ad alta-planarità; supportare la tranciatura laser in base ai disegni tecnici del cliente
5. Ispezione dell'intera superficie, rilevamento dimensionale e test metallurgici prima della spedizione
Finiture superficiali standard per lamiere e piastre GH3039
| Grado di superficie | Artigianato e aspetto | Principali scenari di utilizzo |
|---|---|---|
| Finitura 2B (laminato a freddo, ricotto e decapato) | Superficie decapata uniforme grigio opaco, grado di esportazione tradizionale, conveniente- | Rivestimenti di combustione aerospaziali, piastre di schermatura termica generale; facile formatura, stampaggio e saldatura |
| BA ricotto brillante | Ricottura in atmosfera di gas inerte, superficie senza ossidi a specchio-elevata-pulizia | Fogli sottili di precisione per schermatura termica aerospaziale di-standard elevato e parti di apparecchiature da laboratorio ultra-pulite |
| N.1 Laminato a caldo ricotto e decapato | Superficie scura opaca-esente da ossido, per piastre con spessore superiore a 4 mm | Grandi piastre di rivestimento di forni industriali, pannelli strutturali di scudo termico di massa |
| Sabbiato/Pallinato | Superficie opaca ruvida uniforme | Materiale di base per il rivestimento a barriera termica (TBC), migliora la forza di adesione del rivestimento per le parti calde delle turbine a gas |
Specifiche delle dimensioni della piastra GH3039
Spessore: lamiera sottile laminata a freddo 0,05 mm ~ 3,0 mm; Lamiera spessa laminata a caldo da 4,0 mm a 12,0 mm
Larghezza standard: 1.000 mm/1.219 mm/1.500 mm; Larghezza di taglio personalizzata supportata
Standard esecutivo: GB/T 14992, riferimento ASTM B435 per il confronto tra i clienti esteri
Applicazione di lastra e piastra GH3039
Mercato principale del settore aerospaziale: rivestimenti per camere di combustione di motori a reazione, deflettori di protezione termica del postcombustore, piastre divisorie per sezioni calde di motori aeronautici
Componenti caldi della turbina a gas: pezzi di transizione,-piastre schermanti isolanti per alte temperature sotto circolazione a lungo-termine di 800-1000 gradi
Forni industriali e trattamento termico: piastre di rivestimento per forni sotto vuoto, pannelli di schermatura termica per dispositivi di forni, componenti di forni resistenti agli shock termici
Scambiatore di calore ad alta-temperatura: piastre di scambio termico che funzionano in un ambiente con gas di scarico ossidante continuo
Attrezzature petrolchimiche: rivestimento anti-ossidazione del reattore ad alta-temperatura, piastre di separazione delle tubazioni ad alto-calore

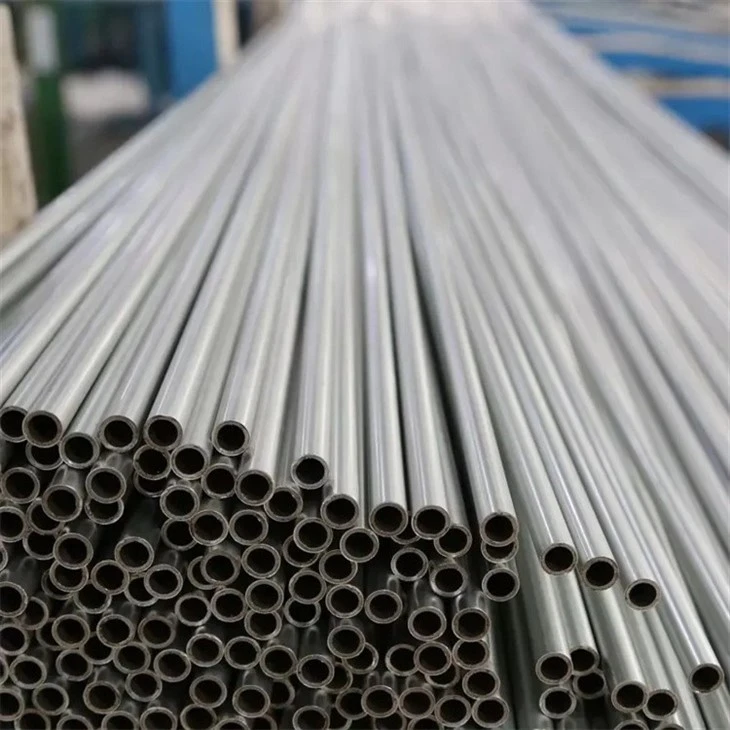

Serie di tubi senza saldatura GH3039
Processo di produzione
1. I tubi grezzi a doppia fusione VIM+ESR, struttura metallurgica stabile, resistono alla fatica termica con un riscaldamento ciclico di 1000 gradi
2. Formatura a freddo: Cold Pilger + trafilatura a freddo multi-passaggio, spessore della parete uniforme, superficie interna ed esterna liscia
3. Trattamento termico della soluzione: ricottura a 1120–1180 gradi + tempra rapida, eliminazione completa dello stress residuo della lavorazione a freddo
4. 100% Ispezione NDT: test a ultrasuoni e correnti parassite per rilevare difetti interni delle pareti dei tubi
5. Finitura superficiale, taglio di lunghezza di precisione, servizio di elaborazione finale personalizzata
Opzioni di superficie per tubo GH3039
Bright Annealed (BA): superficie priva di ossido di specchio-, per semiconduttori e apparecchiature da laboratorio ultra-pulite
Decapato e ricotto (AP): superficie decapata grigio opaco, conveniente-per forni e apparecchiature termiche generiche
Tubo lucidato: lucidatura a specchio con grana 180–600, involucri esterni degli strumenti di precisione e manicotti dei sensori
Gamma dimensionale del tubo GH3039
Diametro esterno: tubo capillare Φ10–30 mm; Tubo a parete sottile Φ30–140 mm; Tubo a parete pesante Φ140–320 mm
Spessore della parete: 0,5 mm–25 mm, disponibili tubi a parete sottile/spessa personalizzati
Tolleranza e lunghezza: lunghezza fissa personalizzata, tolleranza dimensionale rigorosa in base ai requisiti del disegno del cliente
Campi di applicazione del tubo GH3039
Industria dei forni avanzati: tubi radianti per forni, manicotti di protezione degli elementi riscaldanti, tubi di schermatura termica sotto i 1000 gradi
Sensori dello strumento e della temperatura: tubi di protezione della termocoppia, involucri esterni della sonda per alta-temperatura
Trattamento ambientale dei rifiuti: condotte per il trasporto dei gas di combustione ad alta-temperatura, rivestimenti per reattori a decomposizione termica
Produzione di semiconduttori: pipeline di processo ad alta-temperatura ultra-pulita, tubi per forni a diffusione
Scarico automobilistico ad-prestazioni elevate: collettore di scarico-ad alta temperatura, tubazioni con protezione termica
Confezione in lega a base di nichel GH3039
Confezione del prodotto in lega GNEE Group GH3039
Mercati chiave globali di esportazione della lega GH3039
Forniamo certificati di materiale MTC completi, documenti doganali di esportazione e permessi di esportazione di materiali a duplice uso-per acquirenti globali, fornitura stabile alle principali regioni della domanda:
Russia e Paesi CSI:Il più grande mercato della domanda di GH3039, ampiamente utilizzato nelle parti calde-della sezione calda dei motori a reazione locali e nelle unità di potenza ausiliarie degli aerei militari
India:Il mercato delle leghe ad alta temperatura-in rapida crescita-, la flotta aerospaziale nazionale di Sukhoi e la costruzione locale di centrali elettriche con turbine a gas favoriscono approvvigionamenti stabili
Pakistan:Mercato post-vendita MRO aerospaziale militare, componenti a media temperatura-per centrali elettriche a turbine a gas
Medio Oriente (EAU, Arabia Saudita, Iran):Manutenzione MRO di centrali elettriche a turbine a gas, forni petrolchimici ad alta temperatura-e apparecchiature per condutture
Sud-Est asiatico (Vietnam, Tailandia):Fabbriche locali di lavorazione di componenti di turbine a gas, produttori OEM di apparecchiature termiche
Europa occidentale (Germania, Francia):Produttori di fornaci industriali e apparecchiature termiche per semiconduttori di alta qualità
USA, Giappone, Corea del Sud:Aftermarket aerospaziale avanzato, fornitori di apparecchiature per il trattamento termico di semiconduttori di precisione
Contattaci per personalizzare una soluzione-efficace in termini di costi per il tuo progetto
Informazioni sulla lega Gnee
Invia la tua richiesta con le informazioni seguenti per ottenere un supporto professionale rapido:
Forma del prodotto richiesta: barra tonda/lamiera/tubo senza saldatura
Specifiche complete: dimensione, spessore, finitura superficiale, quantità dell'ordine
Industria delle applicazioni finali (aerospaziale/turbina a gas/fornace industriale/petrolchimica ecc.)
Paese di consegna target e requisiti di certificazione speciali (3.2 MTC, grado aerospaziale)
Campioni gratuiti di piccolo laboratorio per test delle prestazioni prima dell'ordine di massa
Scheda tecnica digitale istantanea del GH3039 inviata dopo l'invio della richiesta
Supporto flessibile per gli ordini: sono accettabili piccoli ordini di prova e grandi produzioni di massa
I nostri punti di forza principali della fabbrica come fornitore professionale GH3039
Linea di produzione completamente integrata:Officine indipendenti di fusione, forgiatura a caldo, laminazione a freddo, trattamento termico, finitura superficiale, controllo completo della qualità del prodotto e del programma di consegna
Doppia fusione VIM+ESR obbligatoria per grado aeronautico:Soddisfa gli standard internazionali sui materiali in superlega aerospaziale, zero difetti interni nascosti
Supporto completo per la personalizzazione:Diametro, spessore, lunghezza, finitura superficiale, tranciatura con taglio laser, pezzi grezzi forgiati su disegno del cliente personalizzati
Multi-ispezione di qualità rigorosa:Ispezione delle materie prime → Test metallurgico a metà-processo → NDT del prodotto finito e ispezione delle dimensioni → Controllo finale della superficie prima della spedizione
18 anni di esperienza nell'esportazione di leghe ad alta-temperatura:Familiarità con la logistica internazionale, lo sdoganamento, la certificazione MTC e le procedure di esportazione di materiali a duplice uso
Supporto tecnico-unico e gratuito:Su richiesta, fornisci report comparativi sulle leghe, dati sulle prestazioni alle alte-temperature e indicazioni sulla lavorazione di stampaggio e saldatura
Certificato Gnee Alloy GH3030
Domande frequenti
Q1: Perché scegliere GH3044 rispetto a GH4169 (718) per il servizio a 900 gradi?
R: Questo è un classico errore di selezione. Sebbene il 718 sia più forte a 600 gradi, raggiunge la sua-soglia di invecchiamento a 750 gradi e si ammorbidisce rapidamente.GH3044 è l'"Eroe della Zona Rossa"perché la sua forza deriva da elementi solidi-in soluzione (W, Mo) che non si dissolvono a temperature estreme, garantendo prestazioni superioriIntegrità strutturale.
Q2: GH3044 è facile da saldare per assemblaggi complessi?
R: Assolutamente. Uno dei suoi maggiori vantaggi commerciali è il suoSaldabilità superiore. È altamente duttile e non richiede complessi trattamenti termici di invecchiamento post-saldatura, riducendo significativamente i costiFabbricazione personalizzatatempi e costi.
D3: GH3044 può gestire gas di combustione contenenti zolfo-?
R: Sì. Il suo elevato contenuto di cromo (23,5-26,5%) fornisce una solida difesa contro l'ossidazione e la corrosione in varie atmosfere di combustione, rendendolo ideale per i collettori del postcombustore.
Q4: Offrite ordini di prova per prototipi di rivestimento?
R: Sì. Come aFornitore affidabile, sosteniamo l’innovazione aerospaziale ed energetica. OffriamoMOQ flessibilisul nostro-inventario disponibile di calibri standard.
